Schéma ligne d’échappement voiture : guide complet pour comprendre son fonctionnement

Schéma ligne d’échappement voiture : comprendre le trajet des gaz sans se tromper

La réponse simple : sur un schéma ligne d’échappement voiture, les gaz partent du moteur, passent par le collecteur, les sondes, le catalyseur, parfois le FAP ou le SCR, traversent les silencieux, puis sortent à l’arrière du véhicule. Chaque pièce a une mission nette : évacuer les gaz brûlés, réduire le bruit, limiter la pollution et préserver les performances du moteur. Quand l’un de ces éléments fatigue, la voiture le fait vite sentir : grondement, odeur, fumée, surconsommation, voyant moteur ou refus au contrôle technique.

Une ligne d’échappement n’est donc pas un simple tube sous la caisse. C’est un organe de précision, exposé à la chaleur, à l’eau, au sel, aux vibrations et aux chocs. Dans un atelier, il suffit parfois de lever une voiture pour comprendre toute l’histoire : un collier rouillé, un silentbloc fendu, un catalyseur qui sonne creux, et voilà une panne qui se dessinait depuis des mois. Le bon réflexe consiste à visualiser le parcours des gaz, puis à contrôler les pièces dans l’ordre.

Pas le temps de tout lire ? Voici ce qu’il faut retenir

Pour se représenter le circuit, imaginez un couloir très chaud où chaque porte a son rôle. Le collecteur rassemble, la sonde lambda mesure, le catalyseur dépollue, le FAP filtre, les silencieux calment le vacarme, et la sortie rejette les gaz loin de l’habitacle. Le moindre étranglement dans ce couloir force le moteur à travailler contre sa propre respiration. C’est là qu’apparaissent la perte de couple, la hausse de consommation et cette sensation désagréable d’un moteur “étouffé”.

• 🔧 À surveiller en priorité : corrosion, trous, fissures, colliers desserrés et silentblocs cassés.
• 🚗 À écouter : grondement sourd, sifflement à l’accélération, claquement métallique sous le plancher.
• 🌱 À respecter : catalyseur, FAP, sondes et normes antipollution, surtout avant le contrôle technique.
• 💶 À éviter : repousser une réparation simple jusqu’à transformer un joint à quelques euros en catalyseur à remplacer.

Dans un garage bien tenu, on croise parfois des produits très utiles pour nettoyer l’environnement de travail : Vileda pour les chiffons, St Marc pour le sol, Ajax pour certaines surfaces, Kärcher pour décrasser une zone extérieure, ou encore Rubson pour traiter l’humidité d’un local. Mais attention : une ligne d’échappement ne se “rattrape” pas avec des produits ménagers. HG, Starwax, Axton, Syntilor ou même le Bicarbonate de soude La Baleine ont leur place dans une maison ou un atelier, pas dans un catalyseur ni un FAP. Le bon produit, au bon endroit, c’est déjà de la mécanique intelligente.

Le vrai confort, c’est de savoir ce que l’on regarde. Une ligne proprement comprise évite les diagnostics au hasard et les dépenses inutiles.

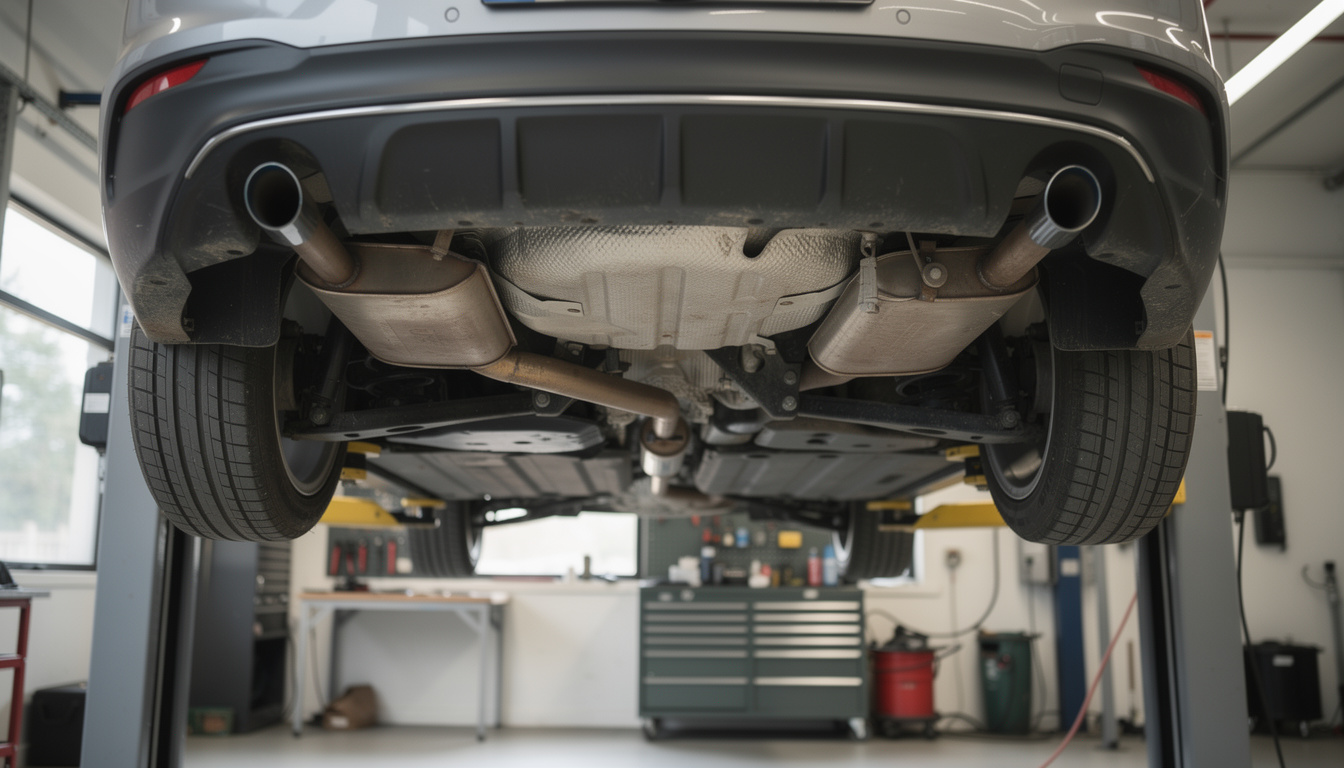

Schéma de ligne d’échappement voiture : ordre des pièces et rôle de chaque composant

Sur le papier, le schéma paraît simple. Dans la vraie vie, il varie selon la motorisation, l’année, la norme antipollution et l’architecture du moteur. Une petite citadine essence peut avoir une ligne assez courte, avec catalyseur proche du moteur et silencieux arrière compact. Un diesel récent ajoute souvent FAP, sondes de température, capteur de pression différentielle, module SCR et injection d’AdBlue. Un V6 peut même adopter deux branches pour mieux évacuer les gaz des deux bancs de cylindres.

Le point de départ reste toujours le même : les gaz brûlés quittent les cylindres après l’explosion du mélange air-carburant. Ils sortent par les soupapes d’échappement et arrivent dans le collecteur. Cette pièce encaisse des températures extrêmes, parfois proches de 900 °C dans certaines conditions. Les collecteurs en fonte sont robustes et courants. Les versions en inox, plus fréquentes sur des préparations ou véhicules sportifs, offrent une meilleure résistance à la corrosion et peuvent améliorer l’écoulement.

Le collecteur, le flexible et les sondes : la zone la plus chaude

Le collecteur rassemble les gaz venant de chaque cylindre. Sur un moteur quatre cylindres, il reçoit quatre flux séparés avant de les regrouper. S’il fuit au niveau d’un joint, le bruit devient sec, presque claquant, surtout à froid. Ce n’est pas qu’une question de confort : une fuite en amont peut perturber les mesures de la sonde lambda et dérégler la richesse du moteur.

Juste après, on trouve souvent un flexible d’échappement. Ce tube tressé absorbe les mouvements du moteur. Il évite que les vibrations ne cassent la ligne ou ne fatiguent les soudures. Quand il se perce, on entend souvent un souffle rauque sous l’avant du véhicule. Beaucoup confondent ce bruit avec un silencieux arrière percé, alors que la fuite se situe parfois tout près du moteur.

La sonde lambda, aussi appelée sonde à oxygène, surveille la quantité d’oxygène présente dans les gaz. Elle informe le calculateur, qui ajuste l’injection. Une sonde fatiguée peut provoquer une surconsommation, des à-coups, un voyant moteur et une pollution excessive. Sur les véhicules modernes, on trouve souvent une sonde avant catalyseur et une autre après, pour contrôler l’efficacité du traitement antipollution.

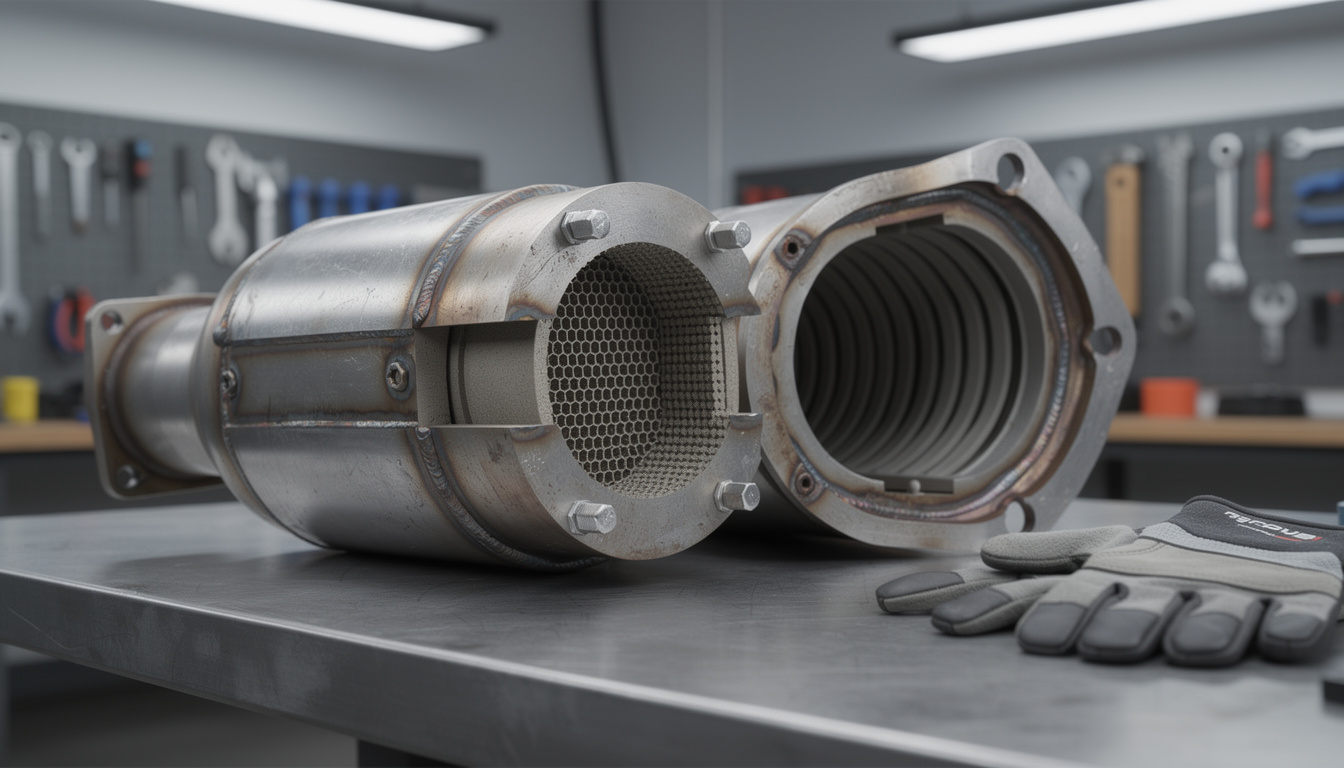

Catalyseur, FAP, SCR : la partie antipollution du circuit

Le catalyseur est l’un des acteurs majeurs du schéma ligne d’échappement voiture. Sa structure interne ressemble à un nid d’abeille recouvert de métaux précieux comme le platine ou le rhodium. Son rôle est de déclencher des réactions chimiques pour transformer le monoxyde de carbone, certains hydrocarbures imbrûlés et les oxydes d’azote en substances moins nocives.

Sur essence, on parle souvent de catalyseur “trois voies”. Sur diesel, le traitement est complété par d’autres organes, notamment le FAP et le SCR. Le filtre à particules capture les suies, puis les brûle lors de phases de régénération. Le SCR, associé à l’AdBlue, transforme une partie des NOx en azote et en eau. C’est discret quand tout fonctionne. C’est très visible quand ça se dérègle : fumée, voyant, mode dégradé, démarrages difficiles ou consommation anormale d’AdBlue.

Une anecdote d’atelier revient souvent : un utilitaire utilisé uniquement pour livrer en centre-ville arrivait tous les trois mois avec le voyant moteur allumé. Le FAP n’était pas “mauvais” au départ. Il n’avait simplement jamais le temps de monter en température. Après plusieurs diagnostics, la solution durable a été presque banale : un trajet plus long chaque semaine, régime stabilisé, moteur bien chaud. Ce n’est pas spectaculaire, mais c’est efficace. La mécanique aime parfois les gestes simples.

Silencieux, joints et sortie : la dernière ligne droite

Les silencieux réduisent le bruit en forçant les gaz à passer dans des chambres, des tubes perforés et des matériaux absorbants. Le silencieux arrière est le plus visible. Quand il rouille ou se perce, le grondement devient évident. Le silencieux intermédiaire, lui, travaille plus discrètement. Sur certaines petites voitures, il peut être absent ou intégré différemment selon la conception.

Les joints, colliers et silentblocs paraissent secondaires. Pourtant, ce sont eux qui maintiennent l’ensemble sous la caisse. Un silentbloc cassé laisse la ligne bouger, taper, vibrer. Un joint abîmé crée une fuite. Un collier trop serré ou mal positionné peut déformer un tube. La bonne mécanique, ce n’est pas seulement remplacer une grosse pièce : c’est respecter l’alignement, les appuis et l’étanchéité.

Une ligne bien montée laisse le moteur respirer sans réveiller tout le quartier. C’est ce juste équilibre qui fait la différence entre une voiture agréable et une voiture fatigante.

Fonctionnement d’une ligne d’échappement : gaz, bruit, pollution et performance moteur

Le fonctionnement d’une ligne d’échappement repose sur une idée simple : faire sortir les gaz au bon rythme, avec le moins de nuisances possible. Mais derrière cette simplicité apparente se cachent des phénomènes de pression, de température, d’acoustique et de chimie. Quand le moteur tourne, chaque cylindre expulse des gaz par impulsions. Ces pulsations doivent être guidées sans créer trop de contre-pression, sinon le moteur force à l’évacuation au lieu de consacrer son énergie à avancer.

La contre-pression est un mot que l’on entend souvent dans les discussions de passionnés. Trop élevée, elle bride le moteur. Trop faible sur certaines configurations, elle peut aussi perturber le couple à bas régime. C’est pour cela qu’une ligne plus grosse ou plus libre n’est pas automatiquement meilleure. Une citadine utilisée tous les jours n’a pas les mêmes besoins qu’une compacte sportive ou qu’un diesel chargé de tirer une remorque.

Le parcours des gaz en une fraction de seconde

Après combustion, les gaz sortent brûlants. Le collecteur les regroupe, puis la ligne les conduit vers les organes de dépollution. La sonde lambda analyse leur composition, le calculateur corrige le mélange, le catalyseur déclenche ses réactions chimiques, puis le FAP ou l’OPF retient les particules si le véhicule en est équipé. Ensuite, les silencieux ralentissent et refroidissent progressivement le flux.

On peut comparer cela à une évacuation d’eau bien conçue. Si un bouchon se forme, tout remonte en amont. Dans une voiture, ce “bouchon” peut être un FAP colmaté, un catalyseur effondré ou un silencieux interne dégradé. Le moteur perd alors sa liberté d’expulsion. Résultat : accélérations molles, consommation plus haute, température qui grimpe et parfois mise en sécurité électronique.

Les amateurs de performances regardent souvent les lignes inox, les diamètres de tube, les coudes moins restrictifs et les silencieux sport. L’idée peut être pertinente, à condition de rester cohérent avec l’usage et la loi. Les préparations sérieuses, comme celles évoquées dans les univers de performance véhicule, ne se limitent jamais à “faire plus de bruit”. Elles cherchent un équilibre entre débit, température, couple, fiabilité et conformité.

Réduction sonore : pourquoi un silencieux n’est pas une simple boîte

Sans silencieux, les explosions du moteur produiraient un vacarme très pénible. À l’intérieur d’un silencieux, les gaz passent dans des chicanes et des tubes perforés. Les ondes sonores se croisent, se cassent, s’atténuent. Certains matériaux absorbants, comme la laine minérale, aident aussi à calmer les fréquences agressives.

Un silencieux arrière percé se reconnaît vite : le bruit devient plus grave, plus fort, parfois accompagné d’un ronflement à régime constant. Sur autoroute, cela peut devenir épuisant. Dans certains cas, le bruit plaît quelques jours, puis lasse tout le monde. Et il y a l’aspect légal : un véhicule trop bruyant peut être verbalisé, notamment au titre des nuisances sonores prévues par le Code de la route.

Le son d’échappement n’est pas qu’une affaire de volume. Une ligne bien conçue peut produire une tonalité agréable sans dépasser les limites. Les motos sportives l’ont montré depuis longtemps : le caractère mécanique se travaille. Pour les curieux de machines au tempérament affirmé, le parallèle avec certaines références comme la Kawasaki associée à Top Gun rappelle à quel point le bruit moteur participe à l’émotion. Mais sur route ouverte, l’émotion ne doit jamais écraser la sécurité ni la réglementation.

Dépollution : le rôle discret mais décisif du catalyseur et du FAP

Le système antipollution moderne travaille en continu. Le catalyseur traite les gaz nocifs. Le FAP capture les particules. Le SCR réduit les oxydes d’azote grâce à l’AdBlue. Ces organes sont souvent critiqués quand ils coûtent cher à réparer, mais ils protègent aussi la qualité de l’air et la conformité du véhicule.

Un catalyseur en bon état peut convertir une très grande partie des polluants les plus dangereux. Un FAP fonctionnel retient des particules très fines, invisibles mais nocives. La difficulté vient surtout de l’usage urbain. Les arrêts fréquents, les petits trajets et les moteurs jamais vraiment chauds empêchent les cycles de nettoyage naturels. Le filtre finit par saturer.

Le voyant moteur n’est pas là pour décorer le tableau de bord. Quand il s’allume avec une perte de puissance, il faut éviter de forcer. Continuer à rouler longtemps avec un système bouché peut endommager turbo, injecteurs, vanne EGR et même moteur. Une lecture diagnostic sérieuse donne souvent la direction : pression différentielle trop élevée, température de régénération insuffisante, sonde incohérente, catalyseur sous le seuil d’efficacité.

Le bon schéma, c’est donc un compromis vivant : performance, silence, dépollution et longévité. Quand ces quatre forces restent alignées, la voiture respire mieux et le conducteur roule plus sereinement.

Diagnostic échappement voiture : reconnaître les pannes avant la grosse facture

Une ligne d’échappement défectueuse prévient souvent avant de lâcher. Encore faut-il écouter les bons signes. Le premier indice est généralement sonore. Un petit sifflement à l’accélération peut signaler une fuite. Un grondement à l’arrière évoque un silencieux percé. Un bruit de ferraille dans une boîte métallique peut trahir des chicanes cassées ou un monolithe de catalyseur désagrégé.

Le deuxième indice est comportemental. Une voiture qui consomme plus, qui peine à monter dans les tours ou qui passe en mode dégradé peut souffrir d’un organe bouché. Ce n’est pas systématique, bien sûr. Un filtre à air colmaté, une vanne EGR encrassée ou un problème d’injection peuvent donner des symptômes proches. C’est justement pour cela qu’un diagnostic méthodique vaut mieux qu’un remplacement au hasard.

Bruits anormaux : ce que votre voiture essaie de dire

Un échappement en bon état produit un son régulier. S’il devient brutalement plus fort, il y a souvent une fuite. Si le bruit vient de l’avant, on contrôle le collecteur, son joint, le flexible et les premiers raccords. Si le son vient de l’arrière, on inspecte le silencieux final, sa sortie et ses soudures. Entre les deux, le pot central, les colliers et les supports peuvent être en cause.

Un “clong” sous le plancher au passage d’un dos-d’âne oriente plutôt vers un silentbloc cassé ou une ligne qui tape contre la caisse. Ce défaut paraît banal, mais il fatigue rapidement les raccords. Une ligne mal suspendue travaille de travers. À force, elle fissure là où le métal est déjà affaibli.

Le test du “bruit de sable” reste parlant. Moteur froid, on tapote doucement la coque du catalyseur ou d’un silencieux. Si l’intérieur semble rempli de gravier, il y a probablement une structure interne cassée. Ce n’est pas une certitude absolue sans démontage, mais c’est un indice fort. Une pièce qui se désagrège peut aussi obstruer partiellement le passage des gaz.

Fumées, odeurs et perte de puissance : les signaux à ne pas banaliser

Une fumée noire indique souvent une combustion trop riche ou un défaut de traitement des particules. Une odeur âcre sous la voiture peut venir d’une fuite chaude sur la ligne. Une odeur de gaz dans l’habitacle est plus inquiétante. Le monoxyde de carbone est invisible et dangereux. Si une fuite se situe en amont ou près du plancher, il faut faire contrôler rapidement.

La perte de puissance est un autre signal classique. Quand un catalyseur ou un FAP se bouche, les gaz ne sortent plus correctement. Le moteur force. Sur un turbo diesel, la pression et les températures peuvent devenir défavorables. La voiture donne l’impression d’être chargée en permanence, même à vide. On appuie, elle répond tard. Puis parfois, elle se met en sécurité.

Un client d’atelier fictif, appelons-le Marc, arrive avec une compacte diesel qui ne dépasse plus 2 500 tr/min. Il pense au turbo. Le bruit du turbo est pourtant normal. Le diagnostic montre une pression différentielle FAP trop élevée. Après contrôle des capteurs et tentative de régénération encadrée, le verdict tombe : filtre trop colmaté. Le turbo n’était pas coupable. Le schéma d’échappement, lu dans le bon ordre, a évité une mauvaise réparation.

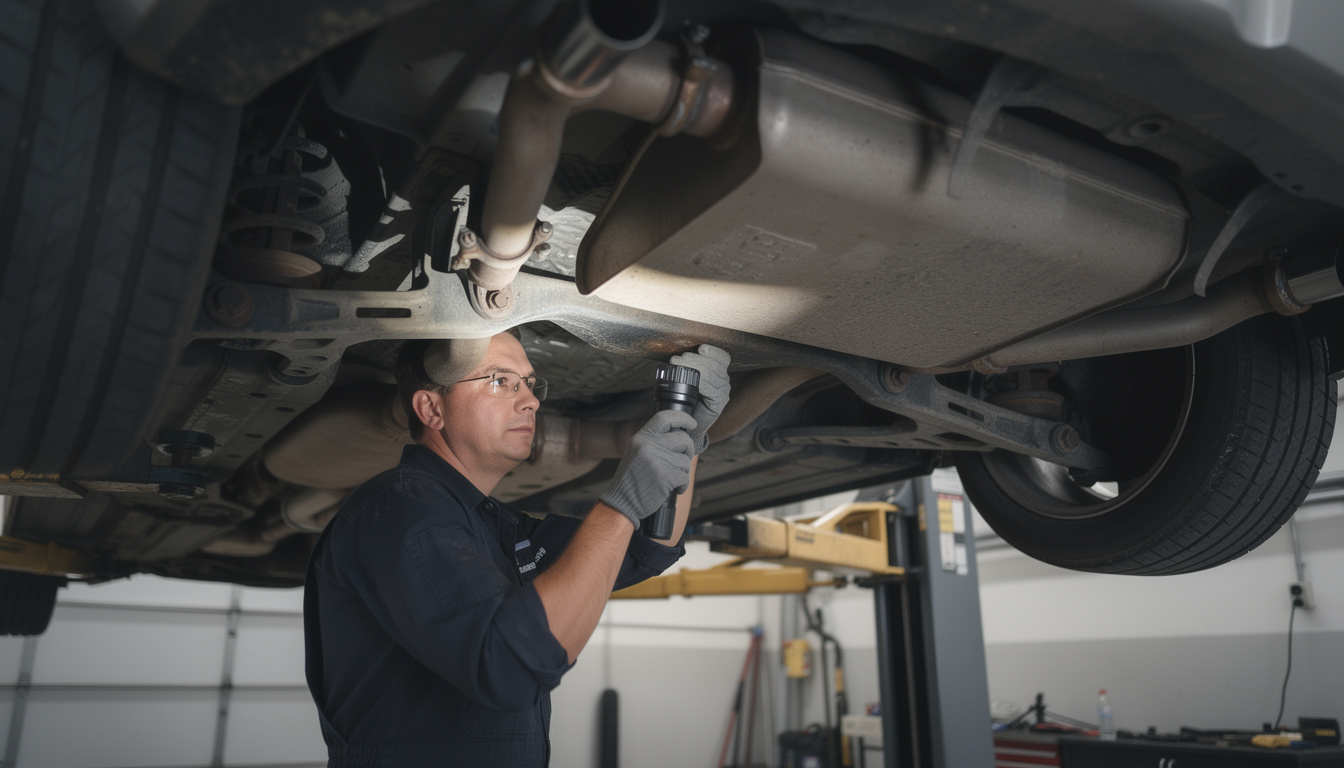

Contrôle visuel à froid : une méthode simple et sûre

Une inspection se fait toujours moteur froid. L’échappement brûle longtemps après l’arrêt. Il faut regarder les zones de rouille, les traces noires autour des raccords, les trous visibles, les colliers desserrés et les silentblocs craquelés. Une lampe aide beaucoup. Sur un pont, c’est l’idéal. Au sol, mieux vaut rester prudent et ne jamais se glisser sous une voiture tenue seulement par un cric.

Voici une méthode claire pour un premier contrôle :

1. 🧊 Laisser refroidir entièrement la ligne avant de toucher quoi que ce soit.
2. 🔦 Observer les raccords : traces de suie, fuite, joint écrasé ou collier déformé.
3. 👂 Démarrer brièvement et écouter l’origine du bruit sans mettre les mains près des pièces chaudes.
4. 🧤 Secouer légèrement la sortie à froid pour vérifier le maintien général.
5. 📋 Noter les symptômes : bruit à froid, à chaud, en accélération, au ralenti ou au lâcher de pédale.

Pour aller plus loin, une vidéo de diagnostic permet souvent de reconnaître les sons typiques avant même de passer au garage.

Le diagnostic échappement, c’est un peu comme suivre une piste. Chaque bruit, chaque odeur et chaque vibration donne une direction. Le plus coûteux n’est pas toujours la panne ; c’est parfois la mauvaise interprétation.

Entretien ligne d’échappement : gestes durables, erreurs courantes et budget maîtrisé

L’entretien d’une ligne d’échappement se joue dans la régularité. Beaucoup de conducteurs attendent le contrôle technique pour découvrir un silencieux percé ou une pollution excessive. Pourtant, quelques habitudes simples prolongent nettement la durée de vie du système. Le métal n’aime ni l’humidité stagnante, ni le sel, ni les chocs, ni les cycles thermiques répétés sur trajets trop courts.

La corrosion interne est sournoise. Au démarrage, de la condensation se forme dans la ligne. Sur un long trajet, la température monte assez pour l’évaporer. Sur un parcours de cinq minutes, l’eau reste dans les silencieux et les tubes. Mélangée aux résidus acides de combustion, elle attaque le métal de l’intérieur. C’est pour cela qu’une voiture qui roule peu peut avoir un échappement plus fatigué qu’un véhicule autoroutier bien entretenu.

Les trajets longs : le remède simple que l’on oublie

Un trajet plus long une ou deux fois par mois peut faire une vraie différence, surtout sur diesel avec FAP. Il permet à la ligne de chauffer, à l’humidité de s’évacuer et au filtre de lancer une régénération dans de bonnes conditions. Le moteur doit être à température, le régime stable et la circulation suffisamment fluide.

Ce conseil paraît presque trop simple. Pourtant, il évite bien des colmatages. Les voitures modernes sont performantes, mais elles n’aiment pas être utilisées uniquement comme des chariots de supermarché entre deux ronds-points. Un moteur a besoin de cycles complets : chauffe, charge modérée, stabilisation, refroidissement progressif. C’est là que la mécanique retrouve son équilibre.

Les conducteurs qui roulent surtout en ville peuvent adapter leur entretien : carburant de qualité, vidanges respectées, surveillance des voyants, diagnostic dès les premiers signes. Les additifs pour FAP peuvent aider dans certains cas, mais ils ne remplacent pas un problème mécanique à réparer. Un capteur de pression défaillant ou une fuite d’air ne se corrige pas avec une bouteille magique.

Nettoyage, antirouille et précautions : ce qu’il faut faire et éviter

Pour l’extérieur de la ligne, un contrôle visuel suffit souvent. Si la rouille est superficielle, un traitement adapté peut ralentir l’attaque. Il faut cependant distinguer la rouille de surface d’une corrosion perforante. Quand le métal devient feuilleté, fragile ou troué, le remplacement est généralement plus sûr qu’un bricolage temporaire.

Le nettoyage interne des silencieux avec des méthodes agressives, comme la soude caustique ou l’essence, circule encore dans certains ateliers amateurs. Ces pratiques sont dangereuses. Elles exposent à des brûlures, des vapeurs toxiques, des risques d’incendie et des déchets à traiter correctement. Un silencieux très calaminé ou cassé intérieurement mérite plutôt un vrai diagnostic et souvent un remplacement.

Dans l’atelier, les produits de nettoyage ont leur utilité, mais pas n’importe où. Un chiffon Vileda peut essuyer une sortie froide. Un nettoyant St Marc peut rendre un sol moins glissant. Kärcher peut aider à laver les passages de roues après l’hiver, à distance raisonnable des connecteurs. Rubson peut limiter l’humidité dans un local. Mais un catalyseur, un FAP ou une sonde lambda réclament des produits et procédures automobiles dédiés. La frontière est nette.

Remplacer une pièce : quand faut-il passer à l’action ?

Un silencieux arrière dure souvent plusieurs années, parfois autour de 80 000 km, mais tout dépend des trajets, du climat et de la qualité de fabrication. Un véhicule exposé au sel de montagne ou aux petits trajets répétés usera sa ligne plus vite. Un modèle qui roule régulièrement sur voie rapide peut conserver son échappement très longtemps.

On remplace un silencieux lorsqu’il est perforé, bruyant ou cassé intérieurement. On remplace un flexible quand il fuit ou se désagrège. Un catalyseur ou un FAP se change quand il est colmaté de façon irréversible, fondu, cassé ou inefficace au contrôle antipollution. Avant d’acheter, il faut vérifier la compatibilité exacte : modèle, motorisation, norme, année, emplacement des sondes, diamètre et fixation.

L’inox peut être un bon choix pour qui cherche la durabilité. Il résiste mieux à la corrosion, se conserve mieux dans le temps et peut offrir une sonorité plus travaillée. Mais attention aux pièces non homologuées. Supprimer un catalyseur ou modifier un système antipollution expose à des sanctions, à une contre-visite et à une pollution accrue. Les débats sur la décatalysation, souvent visibles dans l’univers moto comme avec certains guides sur la décatalysation d’une KTM Duke 125, rappellent justement qu’une modification doit être comprise avant d’être envisagée.

Le bon entretien n’est pas spectaculaire. Il tient dans des habitudes sobres : écouter, regarder, chauffer correctement, réparer au bon moment. C’est souvent là que se gagne le meilleur budget.

Schéma échappement moderne : antipollution, contrôle technique et choix d’une ligne adaptée

Les lignes d’échappement modernes sont devenues de véritables systèmes pilotés. Elles ne se contentent plus de guider les gaz vers l’arrière. Elles communiquent avec le calculateur, surveillent la température, mesurent la pression, adaptent la combustion et participent directement au respect des normes. Sur les voitures récentes, retirer ou neutraliser un élément perturbe souvent toute la chaîne.

Le contrôle technique ne vérifie pas seulement le bruit ou l’absence de trou. Il s’intéresse aussi aux émissions. Un catalyseur absent, un FAP supprimé, une fuite importante ou un voyant moteur lié à l’antipollution peuvent entraîner une contre-visite. Les centres sont mieux équipés qu’avant, et les véhicules eux-mêmes enregistrent de nombreuses anomalies. Le bricolage invisible devient de moins en moins invisible.

Essence, diesel, hybride : des schémas différents selon la motorisation

Une essence moderne à injection directe peut recevoir un OPF, équivalent essence du FAP. Son catalyseur monte vite en température et travaille sur les principaux gaz polluants. Le diesel, lui, demande souvent une chaîne plus complète : catalyseur d’oxydation, FAP, SCR, injection AdBlue, capteurs de température et pression. Chaque élément dépend des autres.

Sur une hybride, le cas est particulier. Le moteur thermique s’arrête et redémarre souvent. La ligne subit donc des cycles de chauffe différents. Le catalyseur doit atteindre sa température de fonctionnement malgré des phases électriques. Les constructeurs adaptent la position des organes et la gestion moteur pour maintenir l’efficacité antipollution.

Les nouveautés automobiles récentes montrent cette tendance : plus d’électronique, plus de capteurs, plus d’optimisation thermique. Ceux qui suivent les nouveautés auto remarquent que l’échappement devient un élément central de conformité, pas seulement une pièce mécanique sous la voiture.

Ligne sport, inox, origine : comment choisir sans se tromper ?

Le choix dépend de l’objectif. Pour une voiture quotidienne, une ligne d’origine ou équivalente homologuée reste souvent le meilleur compromis. Elle respecte le bruit, la pollution, le montage et le budget. Pour un véhicule passion, l’inox homologué peut apporter durabilité et sonorité plus travaillée. Pour la compétition sur circuit fermé, les règles sont différentes, mais ce n’est plus le même usage.

Il faut se méfier des promesses trop belles. Une ligne “libérée” ne transforme pas à elle seule une voiture standard en bête de course. Sans cartographie adaptée, sans cohérence avec l’admission et sans respect des sondes, le gain peut être nul, voire négatif. Pire, certains montages provoquent des voyants, des odeurs, une résonance pénible à 130 km/h ou un refus au contrôle.

Une bonne question à se poser avant achat : quel problème faut-il résoudre ? Si le silencieux est percé, on remplace proprement. Si le FAP est colmaté, on cherche la cause avant de poser une pièce neuve. Si l’objectif est sonore, on vérifie l’homologation. Si l’objectif est performance, on raisonne sur l’ensemble moteur. La mécanique récompense rarement les décisions prises à l’oreille seule.

Sécurité et légalité : les risques d’une ligne endommagée

Rouler avec une ligne percée peut sembler anodin. Pourtant, les risques sont réels. Le bruit excessif fatigue le conducteur et gêne les autres. La pollution augmente si les gaz ne passent plus correctement par les organes de traitement. Une fuite près de l’habitacle peut exposer les occupants à des gaz dangereux. Un élément mal fixé peut se détacher sur la route.

Il y a aussi la santé mécanique. Un échappement bouché crée une contre-pression anormale. Le turbo, les soupapes, la vanne EGR et le moteur peuvent en subir les conséquences. Une petite fuite peut également tromper une sonde et pousser le calculateur à enrichir inutilement. À la fin, la consommation grimpe et le véhicule fonctionne moins bien.

Le respect du client et de son budget commence par la transparence. Dire “il faut tout changer” sans preuve n’est pas du travail propre. Montrer la fuite, expliquer le schéma, différencier urgence et prévention, voilà ce qui rassure. Une ligne d’échappement bien comprise permet de décider calmement : réparer maintenant, surveiller, ou remplacer avec une pièce plus durable.

Le bon choix n’est pas forcément le plus cher. C’est celui qui garde la voiture sûre, conforme, silencieuse et agréable à conduire.

Questions utiles sur le schéma ligne d’échappement voiture

Avant une réparation, un achat de pièce ou un passage au contrôle technique, certaines questions reviennent sans cesse. Elles méritent des réponses claires, car une mauvaise décision sur l’échappement coûte vite cher. Voici les points qui aident le plus à agir sans se faire peur et sans bricoler à l’aveugle.

Quel est l’ordre des pièces sur un schéma ligne d’échappement voiture ?

L’ordre le plus courant part du moteur vers l’arrière : collecteur d’échappement, flexible, sonde lambda, catalyseur, filtre à particules ou OPF selon le véhicule, système SCR avec AdBlue sur certains diesels, silencieux intermédiaire, silencieux arrière et sortie d’échappement. La configuration varie selon la motorisation et l’année du véhicule.

Un silencieux percé est-il dangereux ?

Oui, surtout si la fuite est importante ou située près de l’habitacle. Le premier problème est le bruit, mais une fuite peut aussi laisser passer des gaz toxiques et perturber le fonctionnement moteur. Un silencieux percé entraîne souvent une contre-visite au contrôle technique et doit être réparé ou remplacé rapidement.

Pourquoi le FAP se bouche-t-il sur les trajets courts ?

Le FAP a besoin d’une température élevée pour brûler les particules accumulées pendant la régénération. Sur des trajets courts ou urbains, la ligne d’échappement ne chauffe pas assez longtemps. Les particules s’accumulent, la pression augmente et le calculateur peut déclencher un voyant ou un mode dégradé.

Peut-on nettoyer une ligne d’échappement avec des produits ménagers ?

Non pour les organes internes comme le catalyseur, le FAP ou les sondes. Les produits ménagers peuvent servir à nettoyer l’atelier ou certaines surfaces extérieures froides, mais ils ne sont pas adaptés aux composants antipollution. Un mauvais produit peut endommager une pièce coûteuse ou créer un risque chimique.

Une ligne inox améliore-t-elle forcément les performances ?

Pas forcément. L’inox améliore surtout la résistance à la corrosion et la durabilité. Les performances dépendent du diamètre, du tracé, des silencieux, du catalyseur, de la cartographie moteur et de l’homologation. Une ligne bien choisie peut optimiser l’écoulement, mais une pièce mal adaptée peut provoquer du bruit, des voyants ou une perte de couple.
